TECH-SPEC X12 Технические параметры Специальное издание

Система балансировки BMS военного класса поддерживает авиационные стандарты DO-160G

Архитектура основного оборудования
Устройство точного управления
Главный управляющий чип: TI BQ76952 + STM32G474 (двухъядерная избыточная конструкция)
Точность отбора проб ADC: 16 бит (0,05% ошибки по полному масштабу)
Топология баланса: активный баланс емкости для хранения энергии (эффективность> 94%)

Экстремальные параметры производительности

Показатели Местные параметры Национальный стандарт GB/T 34131 Средний показатель конкурентной продукции
Балансовый ток непрерывный/пиковый 6A/10A (120 с) ≥3A 3,5A/6A
Диапазон ошибок обнаружения напряжения ±2mV@25°C ±15mV ±8mV
Точность обнаружения температуры ±0,5°C (-40~125°C) ±2°C ±1,5°C
Электромагнитная совместимость IEC 61000-4-5 4 кВ перенапряжение 2 кВ перенапряжение 3 кВ перенапряжение

- Что?Стандарты проверки военного класса
Экспресс-тестирование
Испытание вибрации: MIL-STD-810H Метод 514.8 (15-2000Hz/20G)
Цикл влажного отопления: 85°C/85%RH в течение 1000 часов (уменьшение мощности < 3%)
Коррозия соляным спреем: ASTM B117 1000 часов (уровень защиты остается IP69K)

Отдельные решения
▸ Электростанция для хранения энергии: поддерживает 256 каскадов (синхронизация часов < 1 мс)
▸ Специальные транспортные средства: соответствуют ISO 16750-3 12V/24V двойной системе
▸ Аэрокосмическая промышленность: прошла RTCA DO-160G Раздел 22 защиты от молнии



Технические параметры

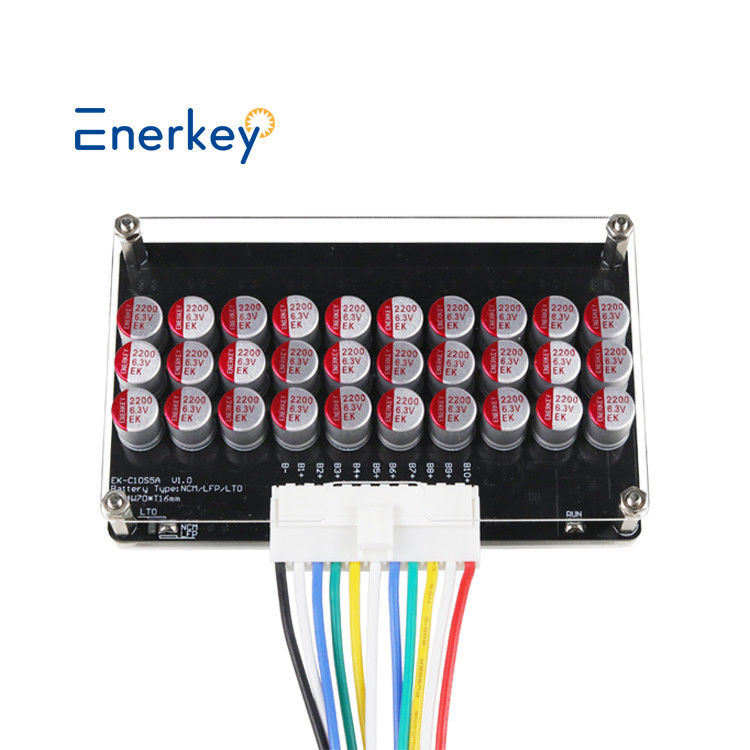

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатора с акриловой пластиной
Модель продукта	EK-C10S5A	EK-C12S5A	EK-C14S5A
Серия продуктов	10S	12S	14S
Подходящие струны	8-10S	9-12S	9-14S
ПродуктРазмер ((мм)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
Вес с коробкой	0.24 кг	0.25 кг	0.28 кг
Тип батареи	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Точность выравнивания напряжения	5mV (типичное значение)
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Под защитой от напряжения Начать балансирующее напряжение	Версия NCM/LFP: 2,835 В
	Версия LTO: 1.89V
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C

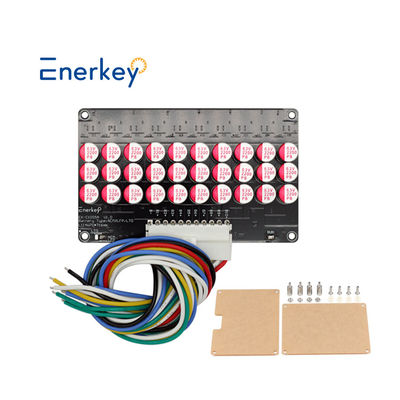

Список упаковки

 Подключение провода

Один EK-C10S5A поддерживает использование 8, 9 и 10 струнных аккумуляторных пакетов.

EK-C10S5A поддерживает каскадные пакеты аккумуляторов.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих концов обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..Другие свободные ноги подвешены, и лучше распределить количество струн одинаково на каждой доске.Если вам нужна каскадная схема для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.

 Частые вопросы

Вопрос 1. Почему мы выбрали вас?

* Мы можем предоставить вам эффективное послепродажное обслуживание, с более чем 10-летней сильной технической поддержкой.

* Продукция прошла сертификацию FCC, CE, ROHS и других международных стандартов.

* Мы можем предоставить вам заводскую цену, Добро пожаловать, чтобы посетить нашу фабрику и производственный процесс.

Вопрос 2: Каков ваш ассортимент продукции (тип)?

*Мы в основном занимаемся системами управления батареями в области энергетических батарей, батарей для хранения энергии и потребительских батарей.

* В основном используется для LFP, Li-ino и LTO батарей.

Вопрос 3: Как я узнаю, из какого материала и типа моя батарея?

*Пожалуйста, посмотрите на корпус батареи, если нормальное напряжение батареи показывает 3,2 В, батарея является LiFePo4.

* Если нормальное напряжение аккумулятора 3,6 или 3,7 В, то это литий-ионная или Lto батарея.

У вас есть минимальные требования к заказу?

Можно ли его настроить? Сколько времени требуется на образцы и партии?

*Наше минимальное количество заказа составляет 1 штук, настройка ODM доступна.

* 1 ~ 3 дня доставки существующих образцов, 3 ~ 10 дней доставки индивидуальных образцов.

Вопрос 5: Что, если я не смогу использовать его?

*Обычные продукты имеют инструкционные видео, Мы также можем поддержать онлайн видеозвонки руководства от инженеров.

Вопрос 6: Каковы ваши условия оплаты?

*Мы принимаем банковский перевод и наличные, все подлежат обсуждению. Способ оплаты: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Вопрос 7: Как вы гарантируете качество?

* Все наши продукты подвергаются профессиональным лабораторным испытаниям на 100%, а также повторным испытаниям на старение.

* Полученные сертификаты FCC, CE, ROHS и другие международные стандарты.

* Предоставление 3-летнего послепродажного гарантийного обслуживания.

Вопрос 8. Как выбрать подходящий BMS для нашей батареи?

*В зависимости от напряжения и тока, которые соответствуют вашему аккумулятору, вы можете обратиться к нашей службе обслуживания клиентов, и мы предоставим вам ее, оснащенную наиболее подходящей системой управления аккумуляторами.
