Основные параметры
Поддерживаемые типы аккумуляторных блоков: 3S литий-ионные (11,1 В), LiFePO4 (9,9 В)
Ток балансировки: 5A непрерывный рабочий ток, мгновенный ток защиты до 10A-25A
Тип интерфейса: универсальный порт, подходит для литиевых аккумуляторных блоков 12 В



Функциональные особенности
Применение технологии емкостной передачи энергии для достижения активного баланса всей группы и снижения потерь энергии
Оснащен конструкцией с изолированной базовой платой, необходимо убедиться, что клеммы аккумулятора изолированы от базовой платы, чтобы избежать возгорания
Поддержка многоуровневого регулирования тока и возможность адаптации к аккумуляторным блокам 3-21 с помощью модульного расширения



Применимые сценарии
Применимо к электроинструментам, системам хранения энергии для дома, литиевым аккумуляторным блокам цифровых устройств и другим сценариям
Требуется зарядное устройство 12,6 В (рекомендуется) для достижения оптимальной эффективности зарядки

Технические параметры

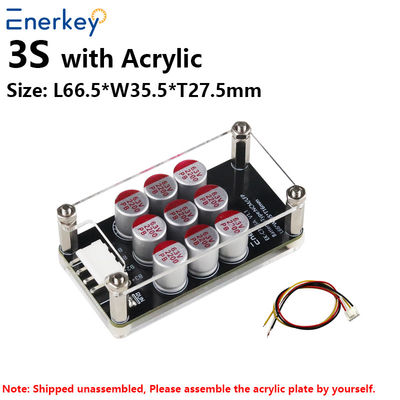

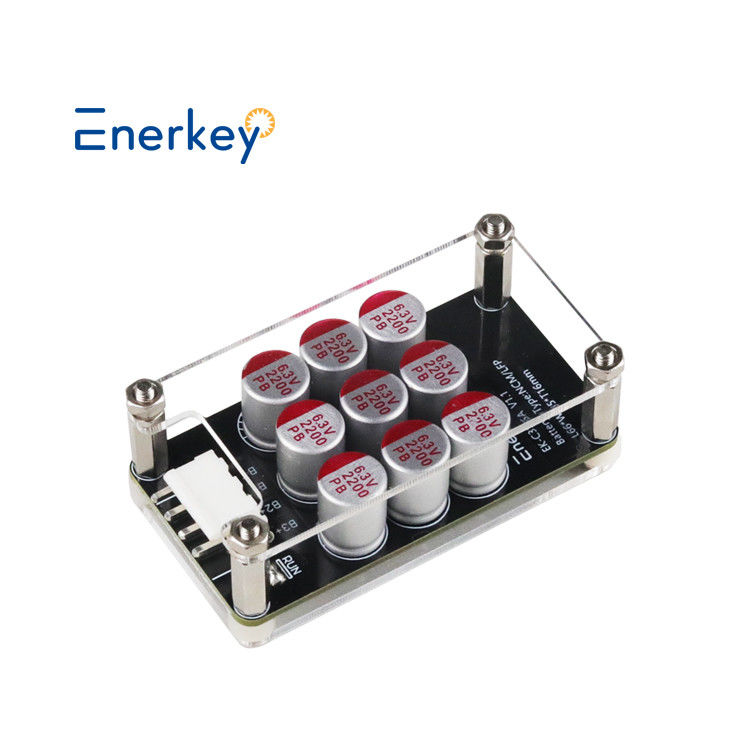

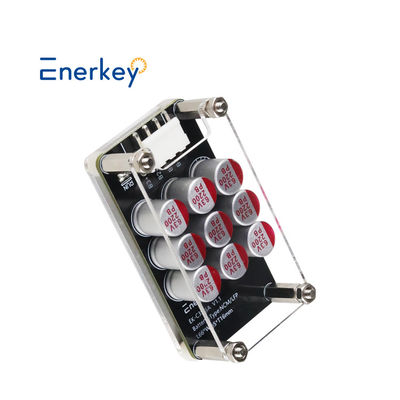

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Конденсатор Балансировщик с акриловой защитной пластиной
Строки продукта	3S	4S	5S
Подходящие строки	3S	3-4S	4-5S
Продукт Размер (мм)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Вес с коробкой	0,12 кг	0,13 кг	0,15 кг
Тип батареи	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Подходящая емкость	30 Ач-300 Ач
Сбалансированное каскадирование	Поддержка сбалансированного каскадирования для аккумуляторных блоков, например, может каскадироваться для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения одной ячейки	Версия NCM/LFP: 2,7 В-4,2 В
	Версия LTO: 1,8-4,2 В
Напряжение защиты от пониженного напряжения	Версия NCM/LFP＜2,7 В
	Версия LTO＜1,8 В
Метод выравнивания	Запатентованная (патент №: ZL 2019 1 1259513.3) сбалансированная архитектура Метод подгонки конденсатора, весь аккумуляторный блок выравнивается одновременно. Подключите к аккумуляторному блоку для автоматической балансировки (по умолчанию). Вы можете добавить переключатель, чтобы вручную включать или выключать балансировку.
Ток выравнивания	Дифференциальное давление 0,1 В 1 А Сбалансированный ток,
	дифференциальное давление пропорционально сбалансированному току,
	максимально допустимый рабочий ток 5,5 А
Точность выравнивания напряжения	5 мВ (типичное значение)
Внешний источник питания	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии аккумулятора для достижения смежного выравнивания.
Ток покоя	7 мА, вся строка потребляет энергию
Ток в режиме ожидания	0,1 мА (типичное значение)
Рабочая температура	-20℃ ~ +60℃





Упаковочный лист

 Проводное соединение

Один EK-C3S5A поддерживает использование аккумуляторных блоков с 3 строками. Способ подключения выглядит следующим образом:

EK-C3S5A поддерживает каскадирование аккумуляторных блоков. Например, 2 шт. 3s каскадируются до 5s, см. рисунок ниже:

ПРИМЕЧАНИЕ: Как показано на рисунке выше, может быть несколько общих концов обмена энергией, чтобы эффективность выравнивания была выше; Также можно использовать только один общий конец обмена энергией в месте соединения двух модулей. Остальные свободные контакты подвешены, и лучше всего распределить количество строк поровну на каждой плате. Если вам нужна схема каскадирования для большего количества строк, пожалуйста, свяжитесь с нашей онлайн-службой, спасибо.
