Балансировка является одним из наиболее важных аспектов литий-ионных батарей, поскольку литий-ионные батареи содержат несколько групп ячеек параллельно и последовательно.Параллельные ячейки способны передавать энергию друг другу и поддерживать самобаланс, но серийные ячейки не могут сделать это.

В идеале вам не нужно беспокоиться о балансе, потому что все клетки одинаковые.

Однако в действительности из-за изменений в процессе изготовления и других факторов даже батареи с идеально совместимыми ячейками в конечном итоге могут потерять равновесие.

Активное балансирование способно перераспределить энергию между серийными группами аккумуляторной батареи, чтобы гарантировать, что все они имеют одинаковое состояние зарядки.Это делается с помощью сложной схемы, которая может подключиться к группе более высокого напряжения ячейки, извлекать из него избыточную энергию,

подключить к группе элементов более низкого напряжения, а затем передать им накопленную энергию, чтобы привести их в равновесие.Активное балансирование является более точным и быстрым подходом к балансированию батареи.

В отличие от этого, пассивное балансирование опирается на закон Ома и характеристики естественной ячейки и балансового резистора, чтобы привести ячейки в одно и то же состояние зарядки.Этот метод работает, буквально сжигая избыточную энергию в группах более высокого напряжения,

Из-за этого пассивное балансирование, как правило, менее точно и медленнее, чем активное балансирование, и в случаях, когда группы клеток значительно не уравновешены,низкий и медленный пассивный баланс тока может быть совершенно не в состоянии привести аккумулятор в равновесие.



Технические параметры

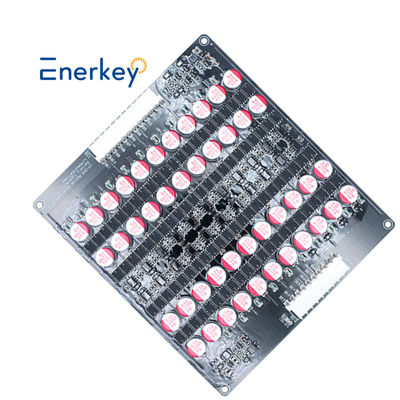

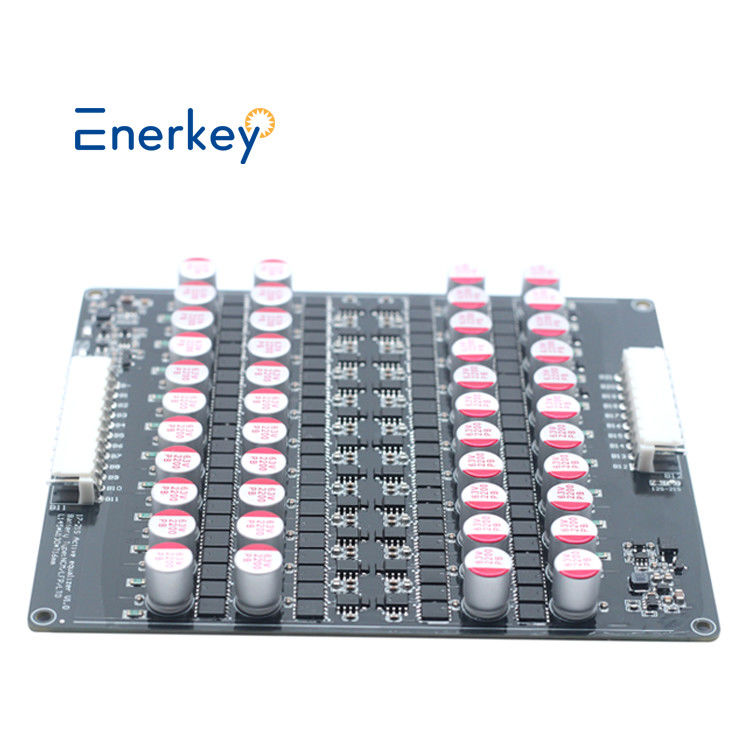

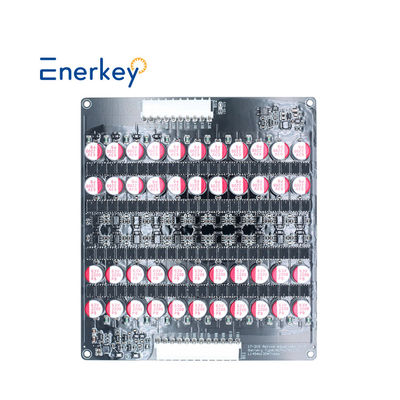

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатор
Модель продукта	EK-C16S5A	EK-C17S5A	EK-C21S5A
Серия продуктов	16S	17S	21S
Подходящие струны	12-16S	13-17S	17-21S
ПродуктРазмер ((мм)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Вес с коробкой	0.32 кг	0.33 кг	0.39 кг
Тип батареи	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Точность выравнивания напряжения	5mV (типичное значение)
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Под защитой от напряжения Начать балансирующее напряжение	Версия NCM/LFP: 2,835 В
	Версия LTO: 1.89V
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C





Список упаковки

 Подключение провода

Один EK-C21S5A поддерживает использование 17, 18, 19, 20 и 21 струнных аккумуляторных комплектов.

EK-C21S5A поддерживает каскадные батареи.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих целей обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..

Остальные свободные ноги подвешены, и лучше распределить количество струн равномерно на каждой доске. Если вам нужна каскадная диаграмма для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.
