Литий-ионные батареи имеют очень широкий спектр применений. Они могут питать небольшие электронные устройства, такие как умные часы, до более крупных электромобилей.Они поставляются в разных упаковках и в таких батарейных пакетах,

Даже если напряжение отдельной ячейки превышает на несколько милливольт 4,2 В, это может привести к тепловому отключению и взрыву ячейки.дисбаланс в ячейке препятствует использованию батареи на полную мощностьЭто, в свою очередь, уменьшает срок службы батареи.

Отдельные элементы аккумулятора должны регулярно выравниваться, чтобы уменьшить дисбаланс и обеспечить долгий срок службы аккумулятора.Процесс балансировки зарядов отдельных элементов путем измерения состояния зарядки элемента (SoC) и его напряжения в аккумуляторном комплекте известен как балансировка элементов.



В данной статье подробно описывается метод активного балансирования элементов, который использует конвертер для балансирования серийного аккумулятора литий-ионных элементов.Конвертер с парой переключателей MOSFET для каждой клетки,

один включен для зарядки ячейки и другой включен во время разряда ячейки используется в этом эксперименте.Алгоритмическая модель, подходящая для реконфигурируемых систем аккумуляторов, которая измеряет напряжение отдельных элементов и разработана для балансировки пакета серийных литий-ионных батарей.

Разработанная модель моделируется с помощью MATLAB для проверки ее производительности.02% определяется алгоритмом для запуска балансирующей функции.

Этот балансировки, как установлено, занимает 275 мс, чтобы балансировать три 3,7 В батареи и, таким образом, модель, как установлено, реагировать быстрее.Результаты показывают, что этот метод может самоадаптивно достичь удовлетворительной производительности в течение ограниченного периода выравнивания..





Технические параметры

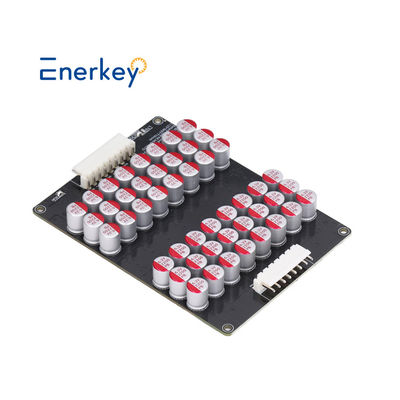

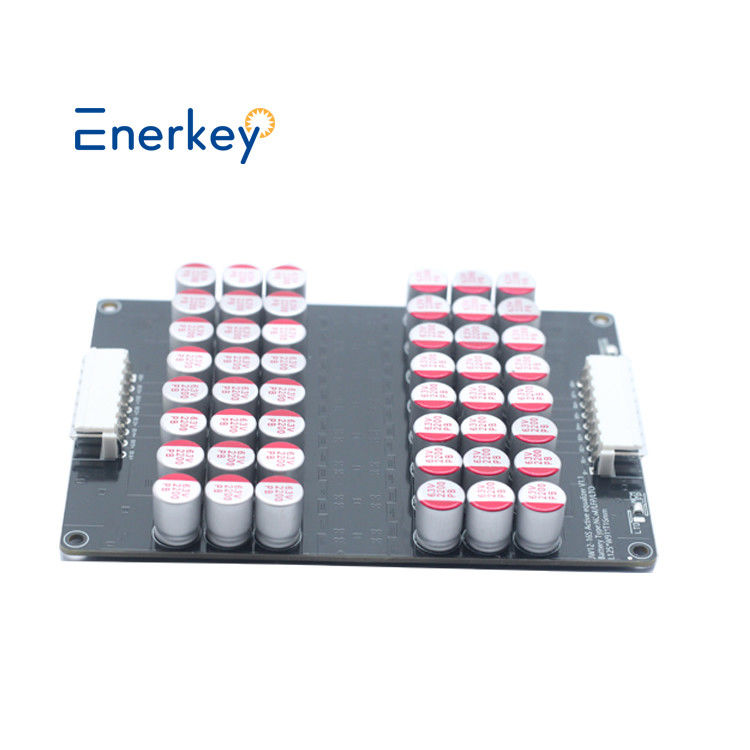

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатор
Модель продукта	EK-C16S5A	EK-C17S5A	EK-C21S5A
Серия продуктов	16S	17S	21S
Подходящие струны	12-16S	13-17S	17-21S
ПродуктРазмер ((мм)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Вес с коробкой	0.32 кг	0.33 кг	0.39 кг
Тип батареи	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Точность выравнивания напряжения	5mV (типичное значение)
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Под защитой от напряжения Начать балансирующее напряжение	Версия NCM/LFP: 2,835 В
	Версия LTO: 1.89V
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C





Список упаковки



 Подключение провода

Один EK-C16S5A поддерживает использование 12 и 13 и 14 и 15 и 16 струнных аккумуляторных пакетов.



EK-C16S5A поддерживает каскадные пакеты аккумуляторов.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих целей обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..

Остальные свободные ноги подвешены, и лучше распределить количество струн равномерно на каждой доске. Если вам нужна каскадная диаграмма для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.
