При активном балансировании энергия извлекается из наиболее заряженной ячейки и передается к наименее заряженным ячейкам, обычно с помощью конденсаторных, индукторных или конвертеров постоянного тока.

Активное балансирование пытается перераспределить энергию от ячеек с полным зарядом на те, которые имеют более низкое состояние заряда.Энергию можно вывести из ячейки при более высокой SOC, переключив резервуарный конденсатор в схеме с ячейкой,

Затем отключить конденсатор и подключить его к ячейке с более низким SOC, или через преобразователь DC-DC, подключенный по всей пакете.часть энергии все еще теряется в виде тепла.Несмотря на очевидные преимущества,

Дополнительная стоимость и сложность топологии активного балансирования может быть значительной и не всегда имеет смысл в зависимости от применения.

Другой вариант, иногда используемый на аккумуляторах электрических велосипедов, использует многоприкосновный разъем с резистором и диодом в серии на каждом узле:поскольку капли известны зарядное устройство затем применяет либо подходящий ток разряда или заряжает слабые ячейки, пока они все читают то же самое заряженное терминальное напряжение.

Это имеет преимущество в том, что немного уменьшает вес упаковки и снижает притяжение паразитов, а также позволяет балансировать в нескольких точках.



Технические параметры

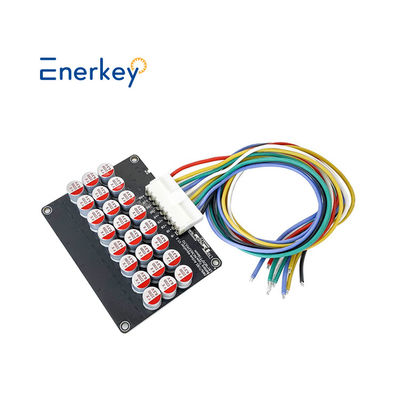

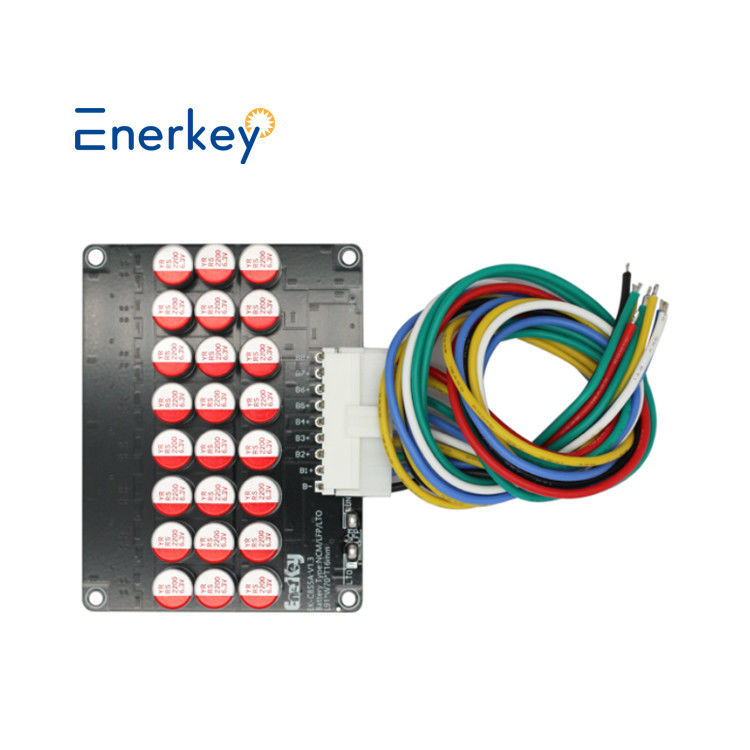

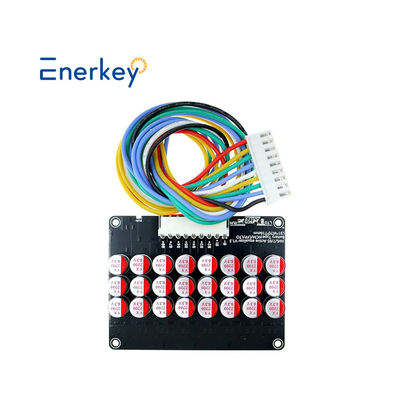

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатор
Модель продукта	EK-C6S5A	EK-C7S5A	EK-C8S5A
Серия продуктов	6S	7S	8S
Подходящие струны	4-6S	5-7S	6-8S
ПродуктРазмер ((мм)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Вес с коробкой	0.16 кг	0.18 кг.	0.19 кг
Тип батареи	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Точность выравнивания напряжения	5mV (типичное значение)
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Под защитой от напряжения Начать балансирующее напряжение	Версия NCM/LFP: 2,835 В
	Версия LTO: 1.89V
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C





Список упаковки

 Подключение провода

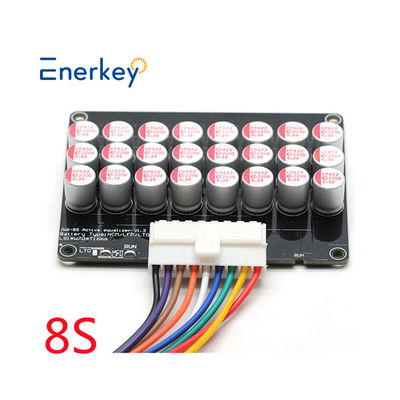

Один EK-C8S5A поддерживает использование 6, 7 и 8 струнных аккумуляторных пакетов.

EK-C8S5A поддерживает каскадные батареи.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих целей обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..Другие свободные ноги подвешены, и лучше распределить количество струн одинаково на каждой доске.Если вам нужна каскадная схема для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.
