Балансировщики подразделяются на пассивные и активные системы:

Пассивные балансировщики: Эти системы выравнивают заряд, рассеивая избыточную энергию из более заряженных ячеек в виде тепла.Этот процесс проще и дешевле, но не является энергоэффективным, поскольку избыточный заряд не повторно используется, а теряется..

Активные балансировщики: В отличие от них, активные балансировщики перераспределяют энергию от ячеек с более высоким зарядом к тем, которые имеют более низкий заряд.Этот метод не только поддерживает равновесие, но и экономит энергию в системе батареи, повышая общую эффективность..

Пассивное балансирование клеток
Пассивное балансирование клеток совершенно отличается от активного.вся лишняя энергия высокой ячейки рассеивается в виде тепла..

Дополнительная энергия сжигается до тех пор, пока состояние заряда высокой ячейки не совпадает с SOC низкой ячейки.

Существует два типа пассивных балансирующих клеток:

Балансировка с фиксированным переключением
При балансировке фиксированного шунтинга резисторы ограничивают максимальное напряжение, которое могут достичь ячейки.Дополнительная энергия подается в шантинговое сопротивление.

Он рассеивает эту энергию в виде тепла.

Балансировка переключателя
Балансировка переключателя работает с использованием нескольких переключателей и датчика напряжения.Есть два режима: непрерывное и напряжение.Непрерывный режим позволяет ячейке работать в нормальных условиях работы.

Режим обнаружения включает датчики напряжения и балансирует любое неравенство с резисторами.



Технические параметры

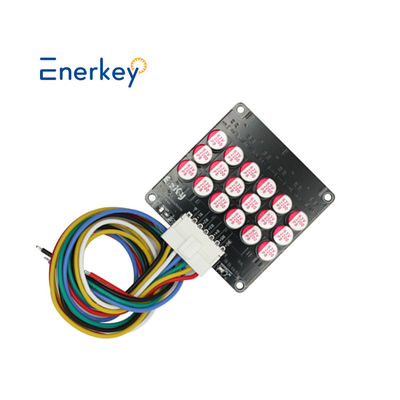

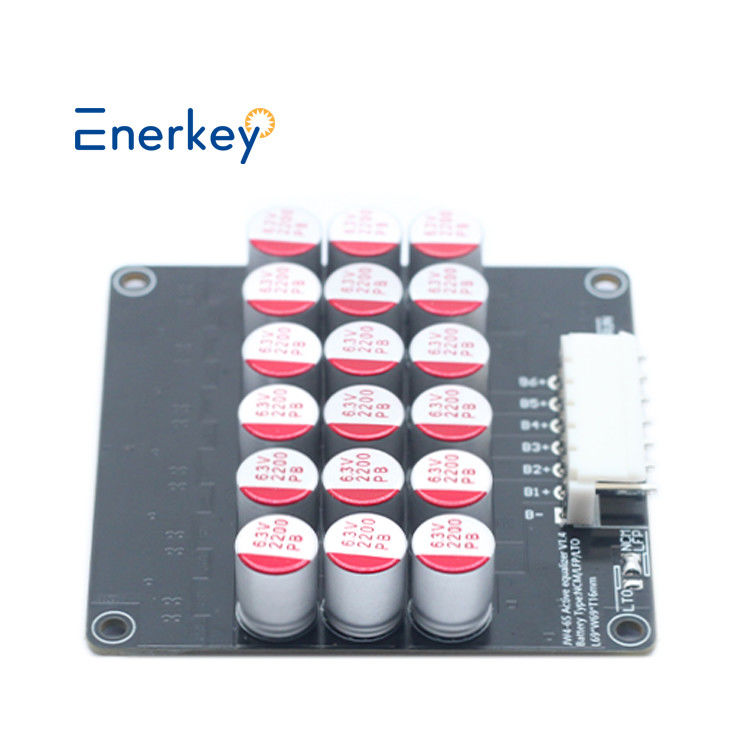

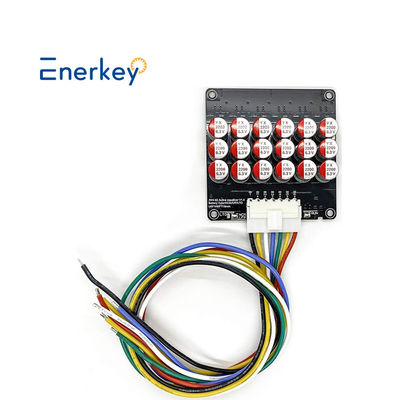

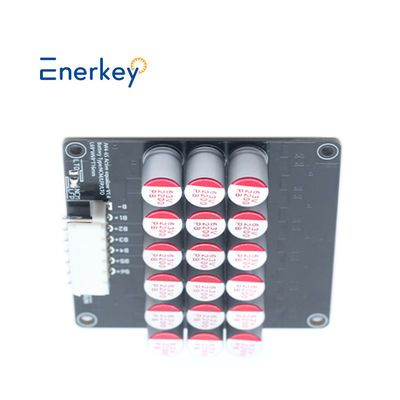

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатор
Модель продукта	EK-C6S5A	EK-C7S5A	EK-C8S5A
Серия продуктов	6S	7S	8S
Подходящие струны	4-6S	5-7S	6-8S
ПродуктРазмер ((мм)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Вес с коробкой	0.16 кг	0.18 кг.	0.19 кг
Тип батареи	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Точность выравнивания напряжения	5mV (типичное значение)
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Под защитой от напряжения Начать балансирующее напряжение	Версия NCM/LFP: 2,835 В
	Версия LTO: 1.89V
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C





Список упаковки

 Подключение провода

Один EK-C6S5A поддерживает использование 4 и 5 и 6 струнных аккумуляторных пакетов.

EK-C6S5A поддерживает каскадные пакеты аккумуляторов.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих целей обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..Другие свободные ноги подвешены, и лучше распределить количество струн одинаково на каждой доске.Если вам нужна каскадная схема для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.
