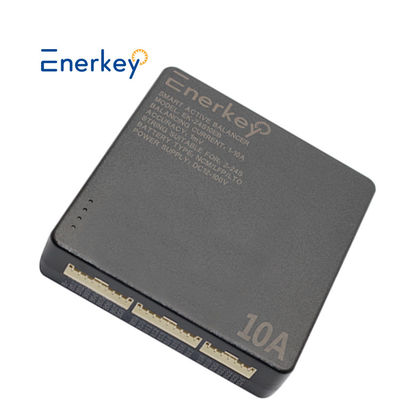

10А Умный активный балансировщик Точность балансировки 1MV 12V 24V 36V 48V 72V Lifepo4 Батарейная балансовая доска Электрический велосипед



Принцип активного выравнивания суперконденсатора
Основной принцип технологии активного выравнивания заключается в использовании ультраполярного конденсатора в качестве временной среды для хранения энергии.зарядить аккумулятор самым высоким напряжением в ультраполярный конденсатор, а затем высвободить энергию из ультрапольного конденсатора в батарею с самым низким напряжением. равно.



Технология постоянного тока DC-DC обеспечивает постоянный ток независимо от того, заряжается или разряжается батарея.
1Каждый раз, когда энергия передается, максимальная компенсация переводится на самую низкую, что избегает недействительных циклов зарядки и разрядки и практически не влияет на срок службы батареи.
2Технология перекрестного потока постоянного тока обеспечивает постоянный ток выравнивания и не повлияет на способность выравнивания из-за небольшой разницы напряжения между батареями.
3Потребуется всего два процесса передачи энергии, чтобы завершить выравнивание батареи с высокого на низкий уровень, и эффективность выравнивания не зависит от расстояния между батареями,что значительно улучшает эффективность выравниванияСредняя эффективность равна 0,95 квадрату приблизительно 0.9.





Балансовый ток:

Уравнительный ток не имеет фиксированного размера, и разница напряжения каждой строки батарей определяет выравнивающий ток.

По мере прогрессирования уравнивания изменяется и разница напряжения, и уравнивающий ток.



Теоретически максимальный равновесный ток следует следующим правилам:

Каждый отказ 0,1 В, максимальный эквивалентный ток 10 А.



Например,

Уравнитель 4S, если максимальная разница напряжения аккумулятора составляет 0,3 В, максимальный балансовый ток, который можно измерить, составляет около 4,5 А.
(0,3 В/0,1 В) * 1,5 А = 4,5 А

В фактических измерениях этот ток может быть не обязательно измерен так точно.

Потому что все батареи балансируют, то есть на каждой линии может быть ток, и направление каждого тока может быть разным.

Это частично отменит ток.



Технические параметры

Модель продукта	10A Умный активный балансировщик для 2-24 (EK-24S10EB)
Поддерживаемый тип батареи	NCM / LFP / LTO ((Li-ion/Lifepo4/Lto)
Диапазон сбора напряжения для одной ячейки	1.5V~4.5V
Низкое напряжение защищает спящее напряжение	APP можно настроить Настройки:10,5-4,2 В
Метод равновесия	Временное разделение одноканальной передачи, передача энергии от точки к точке
Обратная защита	Поддержка нарушения порядка при обнаружении/защите
Течение равновесия	APP можно настроить Настройки: 1A ~ 10A
Требуется ли внешнее питание	Аккумуляторный ((точность:3mV) Электрическое питание постоянного тока ((точность:1mV)
Внешнее питание	DC 12-120В
Точность выравнивания напряжения	APP можно настроить Настройки:1mV(TYP)
Функция обнаружения сбоев питания	Поддержка
Неправильная функция защиты провода	Поддержка
Функция сигнализации об отказе	Поддержка
Звон	APP можно настроить
Рассеивание энергии	При равновесии≈1W, при остановке равновесия≈0,5W
Рабочая температура	-20°C ~ +55°C
Применение	хранилища энергии высокой мощности, резервного источника питания базовой станции

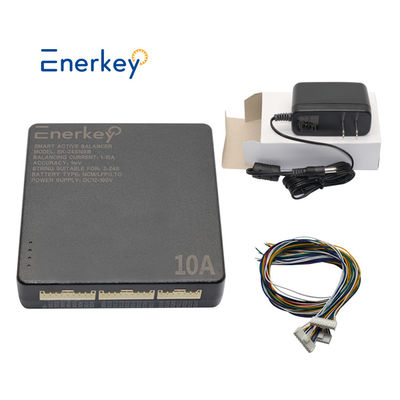

Список упаковки

 Руководство по использованию

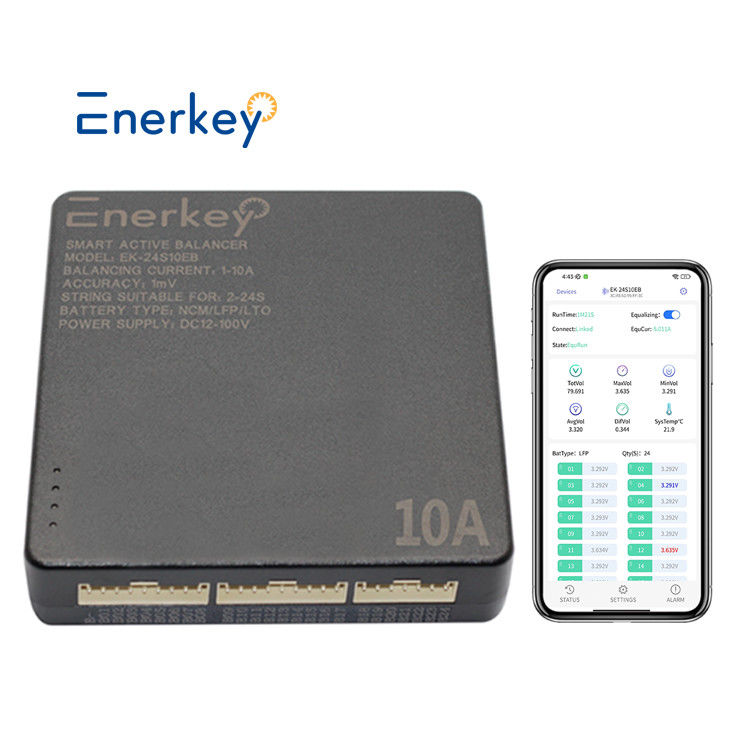

Установка и использование APP

APP настройки: 1-10A, из-за технологии постоянного тока и постоянного напряжения, балансируемый ток независим от разницы давления батареи.

Приложение имеет версию для Android и IOS. Пароль: "123456"

1) Пользователи iOS загружают приложение: поищите "Enerkey" в App Store для загрузки

2) Пользователи Android загружают APP:http://www.enerkey.cn/

3) В соответствии с вашим типом батареи и номер струн батареи, изменить параметры в APP

4) В APP вы можете просматривать общее напряжение, среднее напряжение, максимальную разницу напряжения аккумуляторной батареи и информацию о напряжении и сопротивлении линии каждой батареи.Есть также функция сигнализации для обнаружения равновесной температурыТемпература MOS и температура аккумулятора в реальном времени.

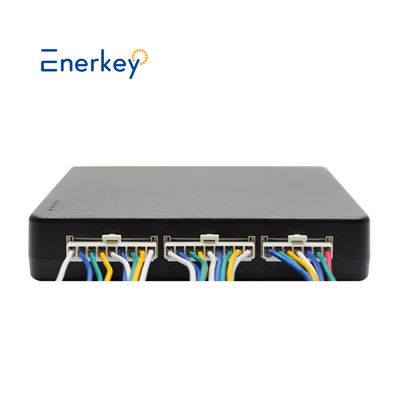

Диаграмма проводки

Использование питания от батареи или питания от адаптера постоянного тока, его метод проводки одинаков, только следующие два различия:
1 поддержка питания батареей 4S-24S, точность балансировки напряжения ±3mV;
2 Поддержка источника питания адаптера постоянного тока 2S-24S, точность балансирования напряжения ±1mV. На следующем рисунке показано, как установить и подключить аккумулятор 24S:

EK-24S10EB поддерживает каскадное использование, и по крайней мере одна батарея между каждыми двумя эквалайзерами является "общим концом обмена энергией".Ниже используется 36S в качестве примера, чтобы описать, как установить и подключить кабели:

Примечание:
1При каскадном использовании между каждыми двумя эквалайзерами существует по крайней мере один "общий источник обмена энергией".

2При каскадном использовании, пожалуйста, проверяйте, не ошибается ли проводка. Если ее нельзя использовать после подключения, пожалуйста, свяжитесь с персоналом послепродажного обслуживания, чтобы ознакомиться с соответствующей каскадной схемой.
