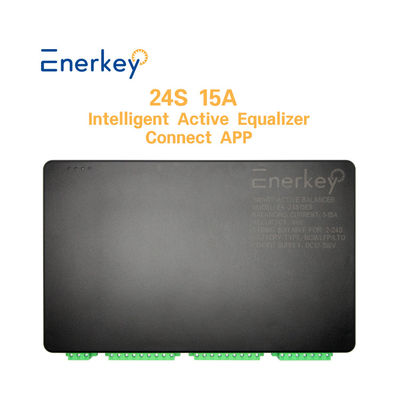

Этот эквалайзер подходит для 2S и 24S батарейных струн и обеспечивает функции сбора напряжения и балансировки.



Уравнительный ток 15А используется для передачи энергии. Уравнительный ток не зависит от разницы напряжения элементов батареи в серии в аккумуляторной батарее.Диапазон получения напряжения 1.5V ~ 4.5V, точность 1mV. Подходит для основного рынка литий-тернарный, литий-железофосфатный, литий-титанатный аккумулятор.



Этот эквалайзер имеет функцию связи Bluetooth и поддерживает программное обеспечение мобильного телефона APP. Его можно проверить, подключив к эквалайзеру через Bluetooth Проверьте напряжение батареи,состояние баланса, и установить параметры.



Он может использоваться в небольших туристических транспортных средствах, мобильных скутерах, совместных автомобилях, высокомощном хранилище энергии, резервном источнике питания базовой станции, солнечной электростанции и т. Д.может также использоваться для поддержания баланса батареи, ремонт и другие случаи.



• 1Этот модуль представляет собой одноканальный передаточный ток, разделяющий время, который независим от разницы вольт-возраста,
• 2Даже если разница напряжения уменьшится до 1 мВ, ток может поддерживать максимум 4 А.
• 3.24-часовой непрерывный общий баланс
• 4Опираясь на внутреннюю передачу энергии батареи для достижения общего баланса.
• 5Ультра низкие потери.
•

Технические параметры

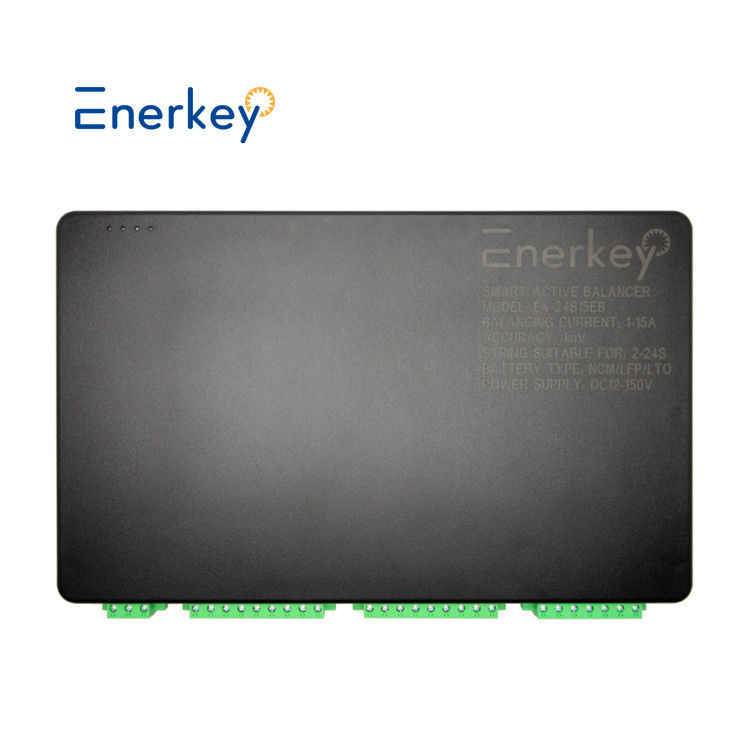

Модель продукта	15A Умный активный балансировщик для 2-24 (EK-24S15EB)
Поддерживаемый тип батареи	NCM / LFP / LTO ((Li-ion/Lifepo4/Lto)
Диапазон сбора напряжения для одной ячейки	1.5V~4.5V
Низкое напряжение защищает спящее напряжение	APP можно настроить Настройки:10,5-4,2 В
Метод равновесия	Временное разделение одноканальной передачи, передача энергии от точки к точке
Обратная защита	Поддержка нарушения порядка при обнаружении/защите
Течение равновесия	APP может быть настроена Настройки: 1A ~ 15A
Требуется ли внешнее питание	Аккумуляторный ((точность:3mV) Электрическое питание постоянного тока ((точность:1mV)
Внешнее питание	DC 12-120В
Точность выравнивания напряжения	APP можно настроить Настройки:1mV(TYP)
Функция обнаружения сбоев питания	Поддержка
Неправильная функция защиты провода	Поддержка
Функция сигнализации об отказе	Поддержка
Звон	APP можно настроить
Рассеивание энергии	При равновесии≈1W, при остановке равновесия≈0,5W
Рабочая температура	-20°C ~ +55°C
Применение	Маленький туристический автомобиль, скутер, совместный автомобиль

Светодиодный индикатор

Зеленый...Сила включена, стабильно включена.

Голубой...Блютуз включен; стабильно включен: соединение успешно.

Желтый...Балансировщик включен, устойчивый, баланс завершен, вспышка, балансировка.

Красный...Неисправность устройства; Постоянное включение: струны батареи не соответствуют настройкам; Вспышка: Сопротивление балансовой линии слишком велико.

Список упаковки



Наименование части	Какой?
15А Умный активный балансировщик	1 шт.
1м 16AWG Сцепная проволока	25 шт.
3pin 7.62Pitch Термический	1 шт.
7pin 7.62Pitch Термический	1 шт.
9pin 7.62Pitch Термический	1 шт.
Адаптер постоянного тока	1 шт.



 Руководство по использованию

Установка и использование APP

APP настройки: 1-15A, из-за технологии постоянного тока и постоянного напряжения, сбалансированный ток не зависит от разницы давления батареи.

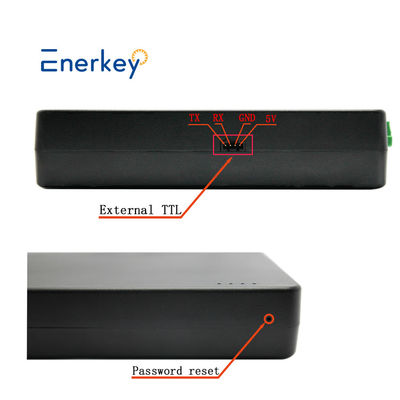

Приложение имеет версию для Android и IOS. Пароль: "123456"

1) Пользователи iOS загружают приложение: поищите "Enerkey" в App Store для загрузки

2) Пользователи Android загружают APP:http://www.enerkey.cn/

3) В соответствии с типом батареи и номера струн батареи, изменить параметры

4) В APP вы можете просматривать общее напряжение, среднее напряжение, максимальную разницу напряжения аккумуляторной батареи и информацию о напряжении и сопротивлении линии каждой батареи.Есть также функция сигнализации для обнаружения равновесной температурыТемпература MOS и температура аккумулятора в реальном времени.

Диаграмма проводки
EK-24S15EB поддерживает 2S-24S. На следующем рисунке показано, как установить и подключить кабели к струне батареи 24S:

EK-24S15EB поддерживает каскадное использование, и по крайней мере одна батарея между каждыми двумя эквалайзерами является "общим концом обмена энергией".Ниже используется 40S в качестве примера, чтобы описать, как установить и подключить кабели:



 Частые вопросы

Вопрос 1. Почему мы выбрали вас?

* Мы можем предоставить вам эффективное послепродажное обслуживание, с более чем 10-летней сильной технической поддержкой.

* Продукция прошла сертификацию FCC, CE, ROHS и других международных стандартов.

* Мы можем предоставить вам заводскую цену, Добро пожаловать, чтобы посетить нашу фабрику и производственный процесс.

Вопрос 2: Каков ваш ассортимент продукции (тип)?

*Мы в основном занимаемся системами управления батареями в области энергетических батарей, батарей для хранения энергии и потребительских батарей.

* В основном используется для LFP, Li-ino и LTO батарей.

Вопрос 3: Как я узнаю, из какого материала и типа моя батарея?

*Пожалуйста, посмотрите на корпус батареи, если нормальное напряжение батареи показывает 3,2 В, батарея является LiFePo4.

* Если нормальное напряжение аккумулятора 3,6 или 3,7 В, то это литий-ионная или Lto батарея.

У вас есть минимальные требования к заказу?

Можно ли его настроить? Сколько времени требуется на образцы и партии?

*Наше минимальное количество заказа составляет 1 штук, настройка ODM доступна.

* 1 ~ 3 дня доставки существующих образцов, 3 ~ 10 дней доставки индивидуальных образцов.

Вопрос 5: Что, если я не смогу использовать его?

*Обычные продукты имеют инструкционные видео, Мы также можем поддержать онлайн видеозвонки руководства от инженеров.

Вопрос 6: Каковы ваши условия оплаты?

*Мы принимаем банковский перевод и наличные, все подлежат обсуждению. Способ оплаты: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Вопрос 7: Как вы гарантируете качество?

* Все наши продукты подвергаются профессиональным лабораторным испытаниям на 100%, а также повторным испытаниям на старение.

* Полученные сертификаты FCC, CE, ROHS и другие международные стандарты.

* Предоставление 3-летнего послепродажного гарантийного обслуживания.

Вопрос 8. Как выбрать подходящий BMS для нашей батареи?

*В зависимости от напряжения и тока, которые соответствуют вашему аккумулятору, вы можете обратиться к нашей службе обслуживания клиентов, и мы предоставим вам ее, оснащенную наиболее подходящей системой управления аккумуляторами.

Q9. Как я могу связаться с вами?

*У нас есть 24 часа в сутки онлайн сервис, пожалуйста, оставьте нам сообщение онлайн.

*Вы также можете связаться с нами по электронной почте, WhatsApp, WeChat и т.д. (см. ниже).
