Активная передача балансирующей энергии



Когда чип BMS обнаруживает, что разрыв напряжения батареи слишком большой, он сразу же запускает балансирующее управление.высоковольтная батарея передает энергию соседней низковольтной батарее,

увеличивает напряжение соседних низковольтных батарей и делает напряжение соседних батарей равным или аналогичным,

и, наконец, достигает одного напряжения для всех батарей в всей батарейке (самый высокий может быть заряжен на самый низкий, самый высокий может быть заряжен на всю группу,или вся группа может быть зачислена на самую низкую).



Во время балансировки для быстрого балансирования можно использовать короткий высокий ток; поэтому метод активного балансирования имеет относительно низкие требования к консистенции батареи,и это лучше, чем метод пассивного балансирования в производительности.

Несмотря на его относительно сложную структуру и относительно высокую стоимость, он может стать основным методом балансировки мощности BMS в будущем.



Технические параметры

EnerKey BMS Активный балансировщик 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Балансировщик Балансировщик конденсатор
Серия продуктов	3S	4S	5S
Подходящие струны	3S	3-4S	4-5S
ПродуктРазмер ((мм)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Вес с коробкой	0.12 кг	0.13 кг	0.15 кг
Тип батареи	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Соответствующая мощность	30ах-300ах
Сбалансированное каскадное движение	Поддержка сбалансированного каскада для аккумуляторных батарей, например, он может каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения для одной ячейки	Версия NCM/LFP: 2,7V-4,2V
	Версия LTO: 1.8-4.2V
Низкое напряжение защищает спящее напряжение	Версия NCM/LFP < 2,7 В
	Версия LTO <1,8 В
Метод равновесия	Патент (патент No.: ZL 2019 1 1259513.3) сбалансированная архитектура Подходит конденсаторный метод, весь аккумулятор сбалансирован одновременно. Подключение к аккумулятору для автоматического балансирования (по умолчанию).
Течение равновесия	0.1V Дифференциальное давление 1A Балансированный ток,
	дифференциальное давление пропорционально балансируемому току,
	максимально допустимый рабочий ток 5,5 А
Точность выравнивания напряжения	5mV (типичное значение)
Внешнее питание	Не требуется внешний источник питания,
	опираясь на внутреннюю передачу энергии батареи для достижения эквивалентности.
Тихий рабочий ток	7mA, общая струна потребляет энергию
Текущий режим ожидания	0.1mA ((типичное значение)
Операционная температура	-20°C ~ +60°C





Список упаковки

 Подключение провода

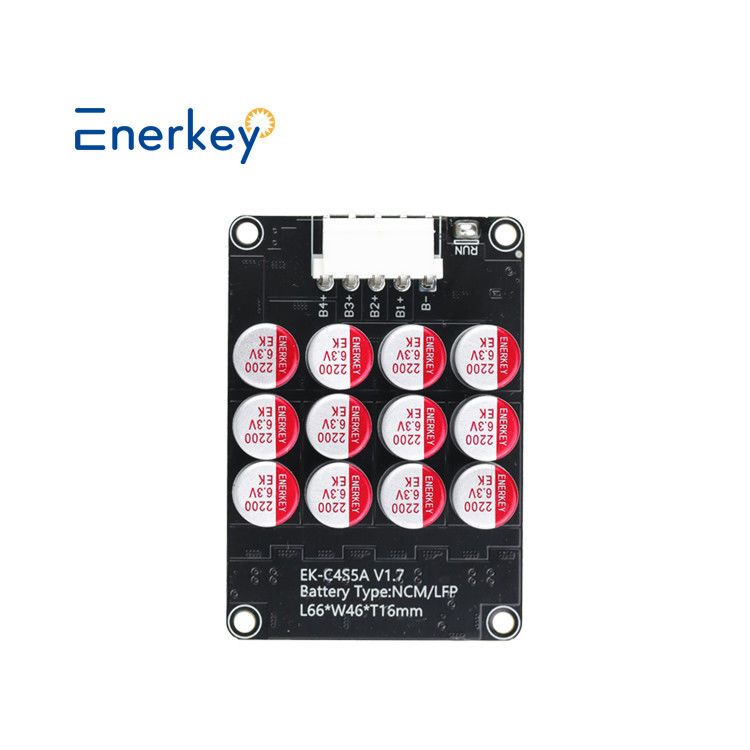

Один EK-C4S5A поддерживает использование 3-х и 4-х струнных аккумуляторных пакетов.

EK-C4S5A поддерживает каскадные пакеты аккумуляторов.

ПРИМЕЧАНИЕ:Как показано на рисунке выше, может быть несколько общих концов обмена энергией, чтобы эффективность равновесия была выше;Также возможно использовать только один общий конец энергообмена при соединении двух модулей..Другие свободные ноги подвешены, и лучше распределить количество струн одинаково на каждой доске.Если вам нужна каскадная схема для большего количества струн, пожалуйста, свяжитесь с нашим онлайн-сервисом, спасибо.
