Подходящие типы батарей: Литий-ионные/LIFEP O4

Диапазон напряжения одного элемента: Литий-ионные/LIFEP O4 Версия: 2,7-4,2 В

Точность балансировки напряжения: 5 мВ (типичное значение)

Метод выравнивания: Запатентованная архитектура балансировки адаптируется к режиму конденсатора, вся группа батарей одновременно участвует в активном балансе передачи энергии

Ток балансировки: Разница напряжений 0,08 В, ток балансировки 1 А, разница напряжений прямо пропорциональна току балансировки, максимальный допустимый рабочий ток 6,0 А.

Напряжение покоя для защиты от пониженного напряжения: Литий-ионный/LIFEPO4: ниже 2,7 В

Рабочая температура: -10°~60°



Риски несбалансированных элементов
Игнорирование важности балансировки элементов приводит к дисбалансу элементов. В несбалансированных элементах некоторые элементы имеют меньшую емкость, чем другие. Существует много рисков, связанных с наличием несбалансированных элементов в вашем аккумуляторном блоке. Некоторые из этих рисков:





Ранняя деградация элементов
Деградация элементов обязательно произойдет, если ваш аккумуляторный блок пройдет несколько циклов без надлежащей балансировки. Это связано с разницей в емкости между элементами.

Элементы с меньшей емкостью, как правило, заряжаются быстрее. Однако другие элементы все равно будут вытягивать зарядный ток. Напряжение элемента с низкой емкостью пересечет отметку полной зарядки и перейдет в напряжение перезаряженной батареи.

В зоне перезарядки элементы батареи начинают необратимо терять свое здоровье. Повреждения, вызванные перезарядкой, невозможно исправить позже. Это ухудшает емкость элемента, ускоряя цикл ухудшения.



Технические параметры

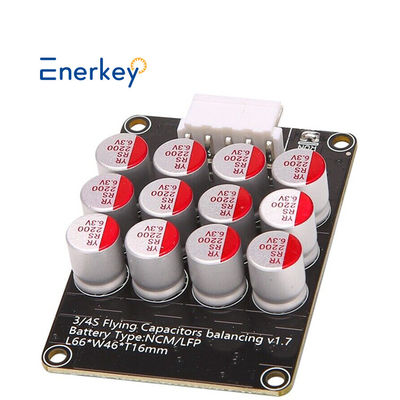

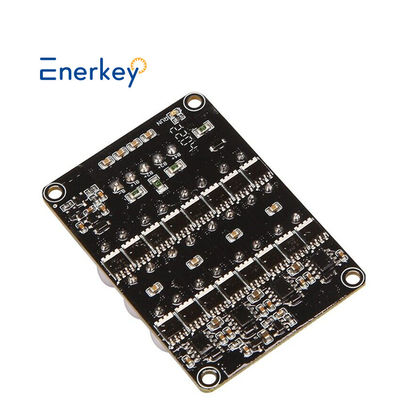

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Строки продукта	3S	4S	5S
Подходящие строки	3S	3-4S	4-5S
Продукт Размер (мм)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Вес с коробкой	0,12 кг	0,13 кг	0,15 кг
Тип батареи	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Подходящая емкость	30 Ач-300 Ач
Сбалансированное каскадирование	Поддержка сбалансированного каскадирования для аккумуляторных блоков, например, его можно каскадировать для 11S, 24S, 36S, 48S.... и так далее
Диапазон сбора напряжения одного элемента	Версия NCM/LFP: 2,7 В-4,2 В
	Версия LTO: 1,8-4,2 В
Напряжение сна защиты от пониженного напряжения	Версия NCM/LFP＜2,7 В
	Версия LTO＜1,8 В
Метод выравнивания	Запатентованная (патент №: ZL 2019 1 1259513.3) сбалансированная архитектура Метод подгонки конденсатора, весь аккумуляторный блок сбалансирован одновременно. Подключите к аккумуляторному блоку для автоматической балансировки (по умолчанию). Вы можете добавить переключатель, чтобы вручную включать или выключать балансировку.
Ток выравнивания	Дифференциальное давление 0,1 В 1 А Сбалансированный ток,
	дифференциальное давление пропорционально сбалансированному току,
	максимальный допустимый рабочий ток 5,5 А
Точность выравнивания напряжения	5 мВ (типичное значение)
Внешний источник питания	Внешний источник питания не требуется,
	опираясь на внутреннюю передачу энергии батареи для достижения смежного выравнивания.
Ток покоя	7 мА, вся строка потребляет энергию
Ток в режиме ожидания	0,1 мА (типичное значение)
Рабочая температура	-20℃ ~ +60℃

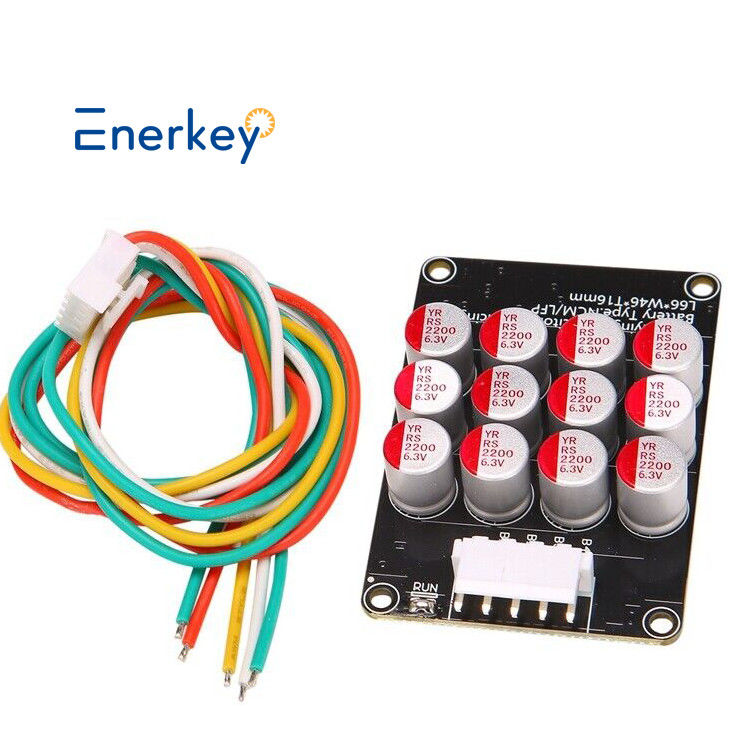

Упаковочный лист

 Проводное соединение

Один EK-C4S5A поддерживает использование аккумуляторных блоков с 3s и 4s строками. Способ подключения выглядит следующим образом:

EK-C4S5A поддерживает каскадирование аккумуляторных блоков. Например, 2 шт. 4s каскадируются до 7s, см. рисунок ниже:

ПРИМЕЧАНИЕ: Как показано на рисунке выше, может быть несколько общих концов обмена энергией, чтобы эффективность выравнивания была выше; Также можно использовать только один общий конец обмена энергией в месте соединения двух модулей. Остальные свободные ножки подвешены, и лучше всего распределить количество строк поровну на каждой плате. Если вам нужна схема каскадирования для большего количества строк, пожалуйста, свяжитесь с нашей онлайн-службой, спасибо.

 FAQ

В1. Почему мы выбрали вас?

* Мы можем предоставить вам эффективное послепродажное обслуживание с более чем 10-летней мощной технической поддержкой.

* Продукты прошли сертификацию FCC, CE, ROHS и другие международные стандарты.

* Мы можем предоставить вам заводскую цену, приглашаем вас посетить наш завод и производственный процесс.

В2. Каков ваш ассортимент продукции (тип)?

* В основном мы занимаемся системами управления батареями в области силовых батарей, батарей для хранения энергии и потребительских батарей.

* В основном используется для батарей LFP, Li-ino и LTO.

В3: Как узнать, какой материал и тип моей батареи?

* Пожалуйста, посмотрите на корпус батареи. Если нормальное напряжение вашей батареи показывает 3,2 В, батарея LiFePo4.

* Если нормальное напряжение вашей батареи показывает 3,6 В или 3,7 В, батарея Li-ion или Lto.

В4. Есть ли у вас минимальные требования к заказу?

Можно ли его настроить? Каково время выполнения образцов и партий?

* Наше минимальное количество заказа - 1 штука, доступна настройка ODM.

* 1~3 дня доставка существующих образцов, 3~10 дней доставка индивидуальных образцов.

В5: Что делать, если я не могу его использовать?

* Регулярные продукты имеют обучающие видео, мы также можем оказать поддержку в виде онлайн-видеозвонков от инженеров.

В6. Каковы ваши условия оплаты?

* Мы принимаем банковский перевод и оплату наличными, все подлежит обсуждению. Способ оплаты: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

В7. Как вы гарантируете качество?

* Все наши продукты проходят профессиональное лабораторное 100% тестирование, а также повторные испытания на старение.

* Получена сертификация FCC, CE, ROHS и другие международные стандарты.

* Предоставляем 3-летнюю гарантию послепродажного обслуживания. Бесплатные запасные блоки для замены в течение 3 лет.
